2.8寸 IPS TFT LCD彩色液晶显示模块/240x320点阵彩屏模组带转接板
￥ 73.71
- Buy 10 for ￥ 71.74 each and save 3%
- Buy 30 for ￥ 69.84 each and save 5%
- Buy 50 for ￥ 67.86 each and save 8%
- Buy 100 for ￥ 65.96 each and save 11%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
运输
国内快递我司与顺丰、优速有合作,订单超过0.5KG免运费,在购物车或结算页您都可以查看运费金额 .
付款
线上支持支付宝付款,线下支持银行卡付款,若开增值税票请联系我司销售人员获取对公账户.
税款
此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。
保证
此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。
退回
质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。
停产
我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。
Frequently Bought Together
-
This Item:
2.8寸 IPS TFT LCD彩色液晶显示模块/240x320点阵彩屏模组带转接板
￥ 73.71
-
W25Q128FVSG/华邦128M闪存芯片/SOP-8封装
￥ 12.72
-
1GB存储容量/存储卡/TF卡/内存卡/SD卡
￥ 32.84
-
Total price
产品描述

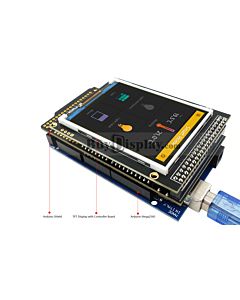

ER-TFTM028IPS-4是一款配有转接板的2.8寸彩色液晶显示模块,240x320分辨率,IPS全视角，内置ILI9341控制器,可选配电阻式触摸屏、电阻式触摸屏控制器XPT2046、Flash、TF存储卡、字库IC等,高画质,宽视角,支持RGB接口，8080 8-bit、9-bit、16-bit、18-bit并行接口与3线、4线串行接口,65K/262K真彩色,FFC或排针连接,3.3V或5V可选电压,支持横屏或竖屏显示。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。
产品规格书 - 液晶模块,控制器,连接器↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
1.0 | English | 2022年07月15日 |
1.1M | |
 |
1.0 | English |
2021年01月28日 |
1.1M | |
|
|
1.0 | English | 2013年07月02日 | 3.2M | |
|
|
1.0 | English | 2013年04月19日 | 286K |
产品规格书- 触摸屏,触控IC↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English | 2019年01月05日 | 263K | |
|
1.0 | English | 2007年05月05日 | 579K | |
|
1.0 | English | 2021年11月28日 | 230K | |
|
1.0 | English | 2007年05月05日 | 1.1M | |
|
|
1.0 | English | 2007年05月05日 | 1.1M |
产品规格书- 闪存,存储卡座↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English | 2012年10月01日 | 259K | |
|
|
1.0 | English | 2013年12月12日 | 578K |
产品规格书- 字库芯片↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English | 2013年08月07日 | 133K | |
|
|
1.0 | English | 2010年05月08日 | 264K | |
|
|
1.0 | English | 2014年03月27日 | 2.0M | |
|
|
1.0 | English | 2013年10月01日 | 688K | |
|
|
1.0 | English | 2013年04月12日 | 935K |
教程-8051单片机演示代码↓
| Format | Documents Name | Version | Language | Update Date | Size |
|---|---|---|---|---|---|
 |
1.0 | English |
2014年08月01日
|
180K |
| 毛重 (千克) | 0.0700 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2022年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-TFTM028IPS-4 |
| 分辨率 | 240x320 点阵 |
| 接口 | RGB , 3-wire SPI, 4-wire SPI, 8080 8位并口, 8080 9位并口, 8080 16位并口, 8080 18位并口 |
| IC或兼容IC | ILI9341 |
| 显示与背景色 | 彩色 |
| 屏幕尺寸 | 2.8“ |
| 连接方式 | 排针, 插接型扁平电缆 |
| 外形尺寸 | 60.00W)x81.00(H)mm |
| 视域 | 44.80x59.20mm |
| 图形域尺寸 | 43.20(W)x57.60(H)mm |
| 点间距 | 0.18x0.18mm |
| IC封装方式 | SMT |
| 显示器类型 | TFT-LCD 彩色 |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 500:1 |
| 色彩 | 65K/262K |
| 最佳可视方向 | IPS |
| 可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) | 350cd/m2 |
| 背光颜色 | 白色 |
| 电源电压(典型值) | 3.3V, 5V |
| 模组的工作电流(最大值) | 85mA (Vdd=3.3V) 85mA (Vdd=5V) |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
