1.3寸TFT LCD彩色液晶显示模块/240X240点阵彩屏模组/并串口/ST7789
￥ 25.84
- Buy 10 for ￥ 25.16 each and save 3%
- Buy 30 for ￥ 24.48 each and save 5%
- Buy 50 for ￥ 23.80 each and save 8%
- Buy 100 for ￥ 23.12 each and save 11%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
运输
国内快递我司与顺丰、优速有合作,订单超过0.5KG免运费,在购物车或结算页您都可以查看运费金额 .
付款
线上支持支付宝付款,线下支持银行卡付款,若开增值税票请联系我司销售人员获取对公账户.
税款
此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。
保证
此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。
退回
质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。
停产
我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。
产品描述

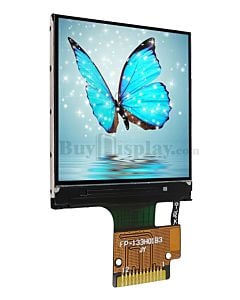

ER-TFT013-1是一款1.3寸彩色液晶显示模块,240x240分辨率,内置ST7789控制器,高画质,宽视角,支持8080 8-bit 并行接口与4线串行接口,4K/65K/262K真彩色,FPC连接(可选配连接器),3.0V电压。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。
产品规格书 - 液晶模块,控制器,连接器 ↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
1.3寸240x240点阵彩色液晶模块规格书 | 1.0 | English |
Dec-02-2019 |
685K |
|
控制芯片ST7789规格书 | 1.0 | English | Sep-01-2017 | 3.2M |
|
24 Pins 0.5mm间距FPC连接器规格书 | 1.0 | English | Dec-01-2014 | 272K |
教程 - C51(8051) 实例程序,接线图,开发板 ↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
8051接线图和实例程序 | 1.0 | English | Dec-10-2019 | 370K |
| 毛重 (千克) | 0.0180 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2019年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-TFT013-1 |
| 分辨率 | 240x240 像素 |
| 接口 | 4-wire SPI, 8080 8位并口 |
| IC或兼容IC | ST7789 |
| 显示与背景色 | 彩色 |
| 屏幕尺寸 | 1.3“ |
| 连接方式 | 插接型FPC |
| 外形尺寸 | 26.16(W)x29.22(H)mm |
| 视域 | 24.40x24.40mm |
| 图形域尺寸 | 23.40(W)x23.40(H)mm |
| 点间距 | 0.097x0.097mm |
| IC封装方式 | COG |
| 显示器类型 | TFT-LCD 彩色 |
| 可选配触摸屏 | 不可选 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 500:1 |
| 色彩 | 4K/65K/262K |
| 最佳可视方向 | IPS |
| 可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) | 250cd/m2 |
| 背光颜色 | 白色 |
| 背光功耗(典型值) | 30mA |
| 电源电压(典型值) | 3V |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
