9寸TFT LCD彩色液晶显示模块/带SSD1963控制板/Arduino开发板/ Mega/Due
￥ 401.13
- Buy 10 for ￥ 390.52 each and save 3%
- Buy 30 for ￥ 379.78 each and save 5%
- Buy 50 for ￥ 369.44 each and save 8%
- Buy 100 for ￥ 358.90 each and save 11%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
运输
国内快递我司与顺丰、优速有合作,订单超过0.5KG免运费,在购物车或结算页您都可以查看运费金额 .
付款
线上支持支付宝付款,线下支持银行卡付款,若开增值税票请联系我司销售人员获取对公账户.
税款
此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。
保证
此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。
退回
质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。
停产
我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。
Frequently Bought Together
-
This Item:
9寸TFT LCD彩色液晶显示模块/带SSD1963控制板/Arduino开发板/ Mega/Due
￥ 401.13
-
DUE R3/Arduino开发板/学习板/Atmel SAM3X8E ARM Cortex-M3 CPU/含USB连接线
￥ 160.55
-
Mega 2560/Arduino开发板/学习板/ATMEGA16U2 USB接口芯片/含USB连接线
￥ 140.49
-
Total price
产品描述

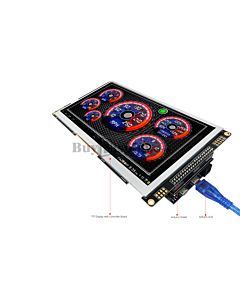

ER-TFTM090-1-4124是一款带SSD1963控制板的9寸彩色液晶显示模块,800x480分辨率,可选配电阻式触摸屏（带电阻式触摸屏控制器XPT2046）、Flash、TF存储卡、字库IC等,高画质,宽视角,支持6800/8080 8-bit、6800/8080 9-bit、6800/8080 16-bit并行接口,65K/262K/16.7M真彩色。配有可直接使用于Arduino Mega、Due的Arduino转接板,这款转接板还留有多个扩展接口供客户连接如传感器,按键和led灯等。我们为客户准备的Arduino开发板配有USB接口的连接线用于烧录程序或供电。
我们还为客户准备了完整的开源图形库、原理图和实例程序,方便加快客户新产品的开发进度,同时客户也可参照我们提供的示例程序来编写其它类型的单片机程序。
由于这款显示模块需要较高的电流驱动,而Arduino Uno和Arduino Mega输出电流较低,为防止模组无法正常工作,请参考图片在Arduino转接板ER-AS-SSD1963的外部电源位置另供一组5V电源。
如果您已经购买了Arduino开发板和Arduino转接板,请查看这款配转接板的9寸彩色液晶显示模块。
包装清单↓
|
编号
|
配件名称
|
数量
|
|
1
|
带SSD1963控制板的9寸彩色液晶显示模块
|
1
|
|
2
|
Arduino转接板
|
1
|
*默认5V电压,四线串行接口
|
Arduino开发板型号
|
单片机型号
|
I/O
|
|
Arduino MEGA2560
|
ATMEGA2560
|
54
|
|
Arduino MEGA1280
|
ATMEGA1280
|
54
|
|
Arduino Due
|
AT91SAM3X8EA
|
54
|
|
Arduino Uno
|
ATMEGA328
|
14
|
*列表是能够兼容的Arduino开发板,需在上面的选购窗口选购
产品规格书 - 液晶模块,控制器 ↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
2.0 | English |
2019年12月05日 |
1.3M | |
|
|
1.0 | English | 2012年04月01日 | 827K |
规格书 - 触摸屏,触控芯片 ↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English | 2015年04月21日 | 353K | |
|
|
1.0 | English | 2007年05月08日 | 579K | |
|
|
1.0 | English | 2018年11月21日 | 287K | |
|
|
1.0 | English | 2014年11月11日 | 1.6M |
规格书 - Arduino转接板 ↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English | 2015年12月02日 | 672K | |
|
|
1.0 | English | 2015年06月24日 | 195K |
教程 - Arduino Due (Arduino MEGA 2560) 库,例程 ↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
ER-TFTM090-1-4124库+配电容屏/电阻式触摸屏+SD卡实例程序 | 1.0 | English | 2020年06月08日 | 8.3M |
| 毛重 (千克) | 0.5000 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2015年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-TFTM090-1-4124 |
| 分辨率 | 800x480 点阵 |
| 接口 | 6800 8位并口, 6800 9位并口, 6800 16位并口, 8080 8位并口, 8080 9位并口, 8080 16位并口 |
| IC或兼容IC | SSD1963 |
| 显示与背景色 | 彩色 |
| 屏幕尺寸 | 9.0“ |
| 连接方式 | 排针, 插接型扁平电缆 |
| 外形尺寸 | 226.1(W)x130.5(H)mm |
| 视域 | 201.25x115.50mm |
| 图形域尺寸 | 198.00(W)x111.70(H)mm |
| 点(像素)大小 | 0.0825(W)x0.2327(H)mm |
| IC封装方式 | SMT |
| 显示器类型 | TFT-LCD 彩色 |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 500:1 |
| 色彩 | 65K/262K/16.7M |
| 最佳可视方向 | 6:00 |
| 可视范围 | 左视角 70.0度, 右视角 70.0 度 上视角 50.0 度, 下视角 70.0 度 |
| 亮度(典型值) | 350cd/m2 |
| 背光颜色 | 白色 |
| 电源电压(典型值) | 5V |
| 模组的工作电流(最大值) | 930mA (VDD=3.3V),580mA (VDD=5.0V) |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
