8英寸HMI智能UART SPI有触控屏800x600分辨率TFT LCD显示屏

注意

调试板专门设计用于通过 UART 端口方便调试项目和更新 MCU 或 UI 文件。我们强烈建议您购买一个，以方便使用。

什么是 HMI/UART 显示器？

HMI+UART 显示器是一种将人机界面与 UART 通信功能相结合的显示器解决方案。

除了控制器之外，我们的 HMI 显示器还集成了 MCU 功能。MCU 通过 UART 接口接收主控制板（客户端）发送的命令，然后根据这些预定义的指令显示文本、图像或动画。主控制板（客户端）上的 MCU 不需要专门针对图像显示的复杂编程或执行。您可以使用我们的 GUI 设计软件 - UI 编辑器轻松创建文本、图像或动画。无需编程技能。

HMI/UART 显示器的特点

1-高品质

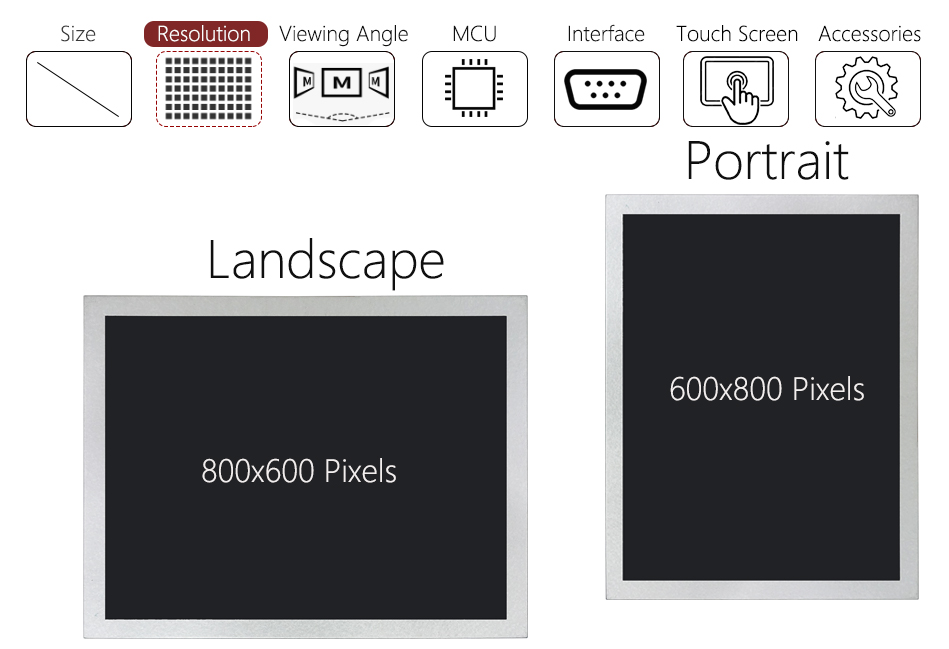

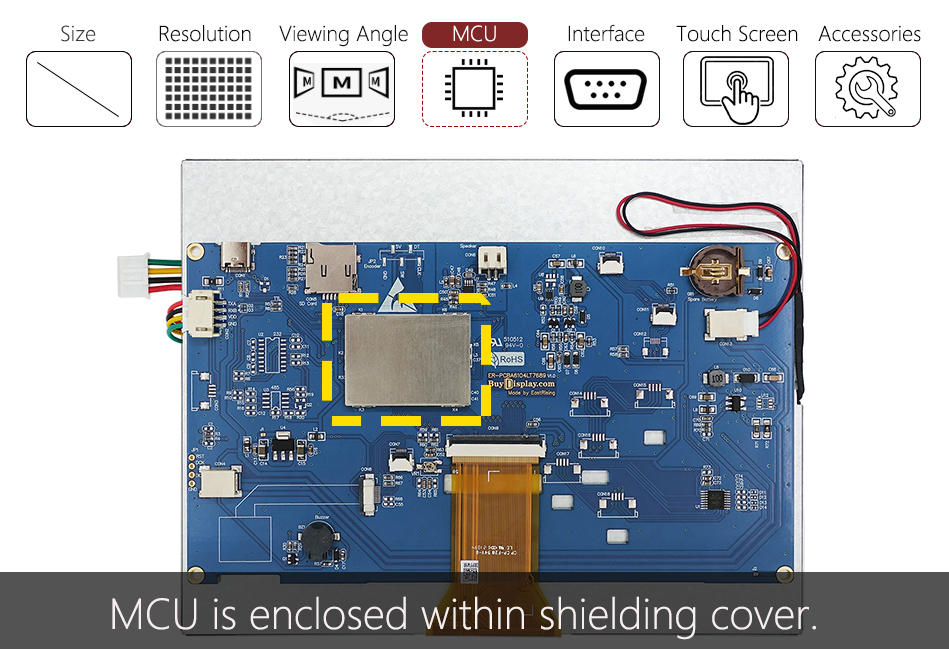

ER-TFT080-2-6104是一款8英寸800x600分辨率的人机界面（HMI）显示屏，采用色彩鲜明的高亮度背光面板，并且为了抗干扰，微控制单元（MCU）被封闭在屏蔽罩内。

2-多种选择

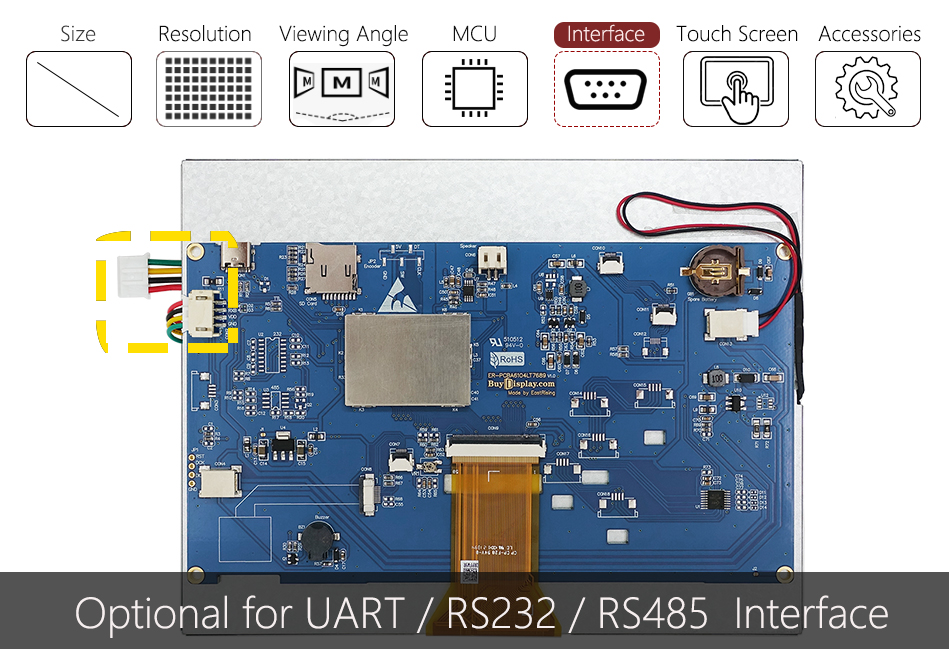

如果UART接口的通信距离太长，客户可以选择RS232或RS485通信接口。

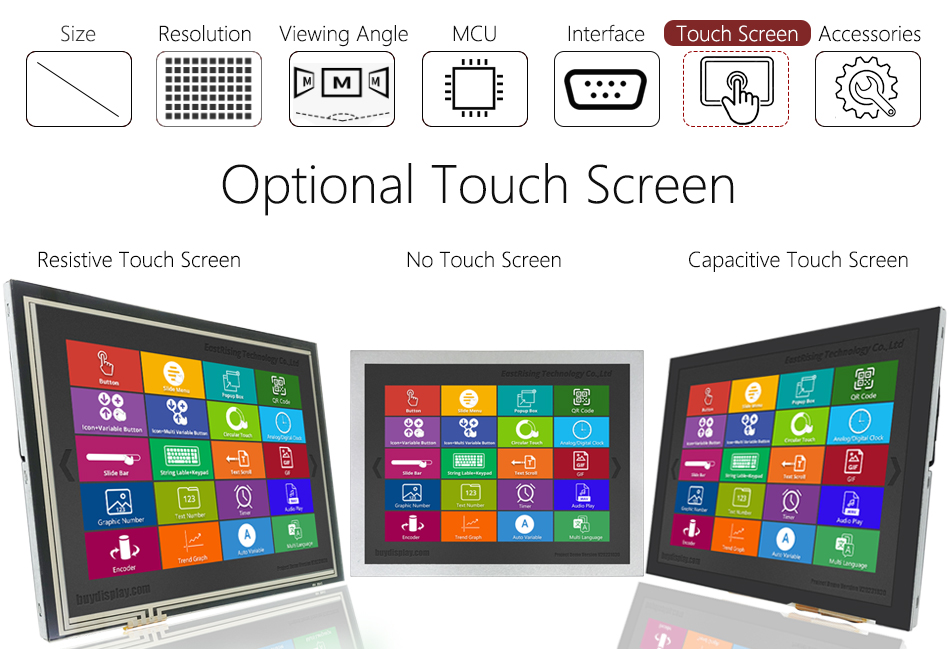

对于触摸屏，客户可以从非触摸式和电容式触摸屏中进行选择。

我们还提供扬声器、旋转编码器、USB电缆、SD卡和调试板等配件供客户选择。

3-节省时间和成本

无需具备触摸屏调试或编程技能，客户即可利用我们提供的图形用户界面（GUI）设计软件——UI Editor，轻松创建出富含图形与文字的触控式用户界面，从而节省客户的开发时间。

这款HMI显示屏的价格与普通LCD模块相同，旨在帮助客户降低成本。

免费 GUI 设计软件的功能

1-免费 UI 编辑器

① 5 合 1 工具
② 小工具栏
③ 页面编辑窗口
④ 页面 ID 和名称列表
⑤ 指定页面中的小工具列表
⑥ 小工具设置窗口

(click below image for large one)

2-热门小工具列表（点击查看演示）

Button	Slide Menu	Brightness	Icon+Variable	Multi Variable	Circular Touch	Slide Bar
Popup Box	Keypad	Text Scroll	Text Number	Graphic Num	Clock	Timer
GIF	QR Code	Needle	Progress Bar	Bit Status	Auto Variable	Slide Page
Multi Language	Encoder	Audio Play

我们的服务特色

2-开源项目

数百个UI项目已经开源。

产品规格书

类型	文件名称 (可下载)	语言	更新日期	大小
	ER-TFT080-2-6104_规格书	English	2024年11月1日	1.9M

触摸屏规格书

类型	文件名称 (可下载)	语言	更新日期	大小
	8英寸电阻屏图纸	English	2018年5月17日	284K
	电阻屏控制器XPT2046规格书	English	2007年5月8日	579K
	8英寸电容屏图纸	English	2022年12月20日	250K
	电容屏控制器GT911规格书	English	2015年3月11日	1.5M

UI 编辑器

类型	文件名称 (可下载)	语言	更新日期	大小
	UI编辑器II_V2.30版	English	2024年6月3日	86.1M
	UI编辑器II_用户手册_V2.30版	English	2024年6月3日	11.6M
	600x800与800x600分辨率的开源HMI项目	English	-	-
	HMI显示屏教程	English	-	-
	HMI显示屏UI素材库	English	-	-

8051 演示代码

类型	文件名称 (可下载)	语言	更新日期	大小
	Uart 8051演示代码	English	2024年6月20日	10K
