产品描述
ER-TFT070A2-6-5633是一款配有LT7683控制板的7寸IPS全视角彩色液晶显示模块,1024X600分辨率,可选配电阻式触摸屏、Flash、TF存储卡、字库IC等,高画质,宽视角,支持6800/8080 8-bit、16-bit并行接口与I2C,3线、4线串行接口,256/65K真彩色,FFC或排针连接,3.3V或5V可选电压。
所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。

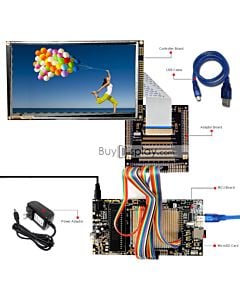

我们还为客户准备了单片机8051与Arduino平台的接线图,实例程序以及开发板等,加快客户新产品的开发进度。
产品规格书-液晶模块，控制器
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
 |
ER-TFT070A2-6-5633模块规格书 | English | Dec-22-2021 |
1.3M
|
 |
ER-TFT070A2-6-5633 3D图纸 | English | Jul-10-2020 | 9.6M |
|
控制芯片LT7683规格书 | English | Jul-10-2020 | 4.8M |
|
控制芯片RA8876规格书 | English | Jul-10-2020 | 4.7M |
产品规格书-触摸屏，控制器
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
|
7英寸电阻屏规格书 | English | Feb-02-2013 | 247K |
|
电阻屏控制器XPT2046规格书 | English | May-08-2007 | 579K |
|
7英寸电容屏规格书 | English | May-23-2013 | 353K |
|
电容屏控制器FT5316规格书 | English | Apr-03-2012 | 428K |
产品规格书-闪存，储存卡座
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
|
128M缓存芯片W25Q128FV规格书 | English | Oct-01-2012 | 1.0M |
|
微型SD卡槽规格书 | English | Dec-12-2013 | 1.2M |
产品规格书-连接器
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
|
English |
Aug-07-2013
|
270K | |
|
English |
Aug-07-2013
|
266K | |
|
English |
Apr-19-2013
|
268K |
产品规格书-字库芯片
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
|
English | Aug-07-2013 |
270K | |
|
English | Aug-07-2013 |
266K | |
|
English | Apr-19-2013 |
268K | |
|
English | Apr-19-2013 |
268K |
ARDUINO示例程序和库
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
 |
English |
Dec-25-2021
|
9.5M |
* 注意：配套ARDUINO转接板使用时，SD卡应该插入到转接板的SD卡槽而不是显示模块的SD卡槽中。
8051单片机演示代码
| Format | Documents Name | Language | Update Date | Size |
|---|---|---|---|---|
|
English |
Dec-25-2021
|
3.8M |
| 毛重 (千克) | 0.2080 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2023年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-TFT070A2-6-5633 |
| 分辨率 | 1024x600 点阵 |
| 接口 | I2C, 3-wire SPI, 4-wire SPI, 6800 8位并口, 6800 16位并口, 8080 8位并口, 8080 16位并口 |
| IC或兼容IC | LT7683, RA8876 |
| 显示与背景色 | 彩色 |
| 屏幕尺寸 | 7.0“ |
| 连接方式 | 排针, 插接型扁平电缆 |
| 外形尺寸 | 180.00(W)x104.0(H)mm |
| 视域 | 156.56x88.51mm |
| 图形域尺寸 | 154.21(W)x85.92(H)mm |
| 点(像素)大小 | 0.150(W)x0.143(H)mm |
| IC封装方式 | SMT |
| 显示器类型 | TFT-LCD 彩色 |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 800:1 |
| 色彩 | 65K/262K/16.7M |
| 最佳可视方向 | IPS |
| 可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) | 600cd/m2 |
| 背光颜色 | 白色 |
| 电源电压(典型值) | 3.3V, 5V |
| 模组的工作电流(最大值) | 950mA ( VDD=3.3V) / 600mA ( VDD=5.0V) |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
