4.3英寸800x480HMI智能显示智能UART TFT LCD
- Buy 10 for ￥ 192.71 each and save 3%
- Buy 30 for ￥ 187.75 each and save 5%
- Buy 50 for ￥ 182.85 each and save 8%
- Buy 100 for ￥ 177.89 each and save 10%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
-
This Item:
4.3英寸800x480HMI智能显示智能UART TFT LCD
￥ 197.68
-
Debugging Board for UART HMI Display
￥ 25.36
-
1GB存储容量/存储卡/TF卡/内存卡/SD卡
￥ 32.84
-
Total price
注意
调试板专门设计用于通过 UART 端口或 SD 卡方便调试项目和更新 MCU 或 UI 文件。我们强烈建议您购买一个，以方便使用。

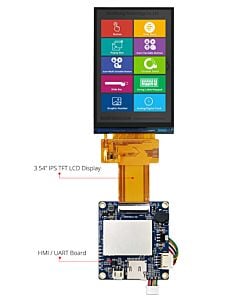

什么是 HMI/UART 显示器？
HMI+UART 显示器是一种将人机界面与 UART 通信功能相结合的显示器解决方案。
除了控制器之外，我们的 HMI 显示器还集成了 MCU 功能。MCU 通过 UART 接口接收主控制板（客户端）发送的命令，然后根据这些预定义的指令显示文本、图像或动画。主控制板（客户端）上的 MCU 不需要专门针对图像显示的复杂编程或执行。您可以使用我们的 GUI 设计软件 - UI 编辑器轻松创建文本、图像或动画。无需编程技能。
HMI/UART 显示器的特点
1-高品质
ER-TFT043A1-7-5974 为 4.3 英寸 800x480 HMI 显示屏，采用高亮度背光的生动全视角 IPS 面板，并且为了抗干扰，MCU 封装在屏蔽罩内。
2-多种选择
如果UART接口的通讯距离太长，客户可以选择RS232或RS485通讯接口。
对于触摸屏，客户可以选择非触摸式和电容式触摸屏。
我们还提供扬声器、旋转编码器、USB 电缆、SD 卡和调试板等配件供客户选择。
3-节省时间和成本
无需触摸屏调试或编程技能，客户可以使用我们提供的 GUI 设计软件 UI Editor 轻松创建具有丰富图形和文本的触摸式 UI 界面，从而节省客户的开发时间。为了节省成本，此 HMI 显示器的定价与常规 LCD 模块相同。
免费 GUI 设计软件的功能
1-免费 UI 编辑器
① 5 合 1 工具
② 小工具栏
③ 页面编辑窗口
④ 页面 ID 和名称列表
⑤ 指定页面中的小工具列表
⑥ 小工具设置窗口
(点击下方图片查看大图)
2-热门小工具列表（点击查看演示）
我们的服务特色
1-免费设计
如果您没时间学习使用UI编辑器，我们可以帮您制作您需要的UI界面。新项目会根据页面和控件数量收取设计定金，采购金额达到标准，设计定金全额退还。UI使用的图片由客户提供，若我公司提供UI所需图片，需另行收费。
| Design Deposit | Page Number | Widget Number | Reach the Purchase Amount to Refund Deposit |
| US$350 | ≤10 | ≤60 | US$7000 |
| US$700 | ≤20 | ≤120 | US$14000 |
2-开源项目
数百个UI项目已经开源。
3-教程
为了最大限度地发挥 HMI 显示器的功能，我们为客户准备了全面的用户手册。为了促进快速学习，我们还制作了内容丰富且说明性的博客文章，详细介绍了常用功能的使用以及相关问题的解决方案。其中一些文章还配有视频教程，使客户的学习过程更加轻松。
4-3D CAD 模型
除了数据表之外，我们还为所有 HMI 显示器准备了 3D 图纸，以直观和三维的方式显示产品的形状、尺寸和结构，从而能够在设计阶段与您的产品无缝集成。
HMI屏规格书
| 类型 | 文件名 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
 |
ER-TFT043A1-7-5974规格书 | 英文 | May-22-2024 | 1.2M |
 |
ER-TFT043A1-7-5974_3D图纸 | 英文 | Jul-08-2024 | 2.3M |
触摸屏规格书
| 类型 | 文件名 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
|
4.3英寸电阻屏图纸 | 英文 | May-13-2013 | 434K |
|
电阻屏控制器XPT2046规格书 | 英文 | May-01-2007 | 578K |
|
4.3英寸电容屏图纸 | 英文 | Apr-21-2014 | 190K |
|
电容屏控制器FT5206规格书 | 英文 | Dec-20-2010 | 751K |
UI编辑器
| 类型 | 文件名 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
 |
UI_Editor-II_V2.30 | 英文 | Jun-03-2024 | 86.1M |
|
UI_Editor-II_User_Manual_V2.30 | 英文 | Jun-03-2024 | 11.6M |
| 毛重 (千克) | 0.1100 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2024年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-TFT043A1-7-5974 |
| 分辨率 | 800x480 点阵 |
| 接口 | UART, RS232 , RS485 |
| IC或兼容IC | LT7689 |
| 显示与背景色 | 彩色 |
| 屏幕尺寸 | 4.3” |
| 连接方式 | 同向双头PH2.0x4P端子线 |

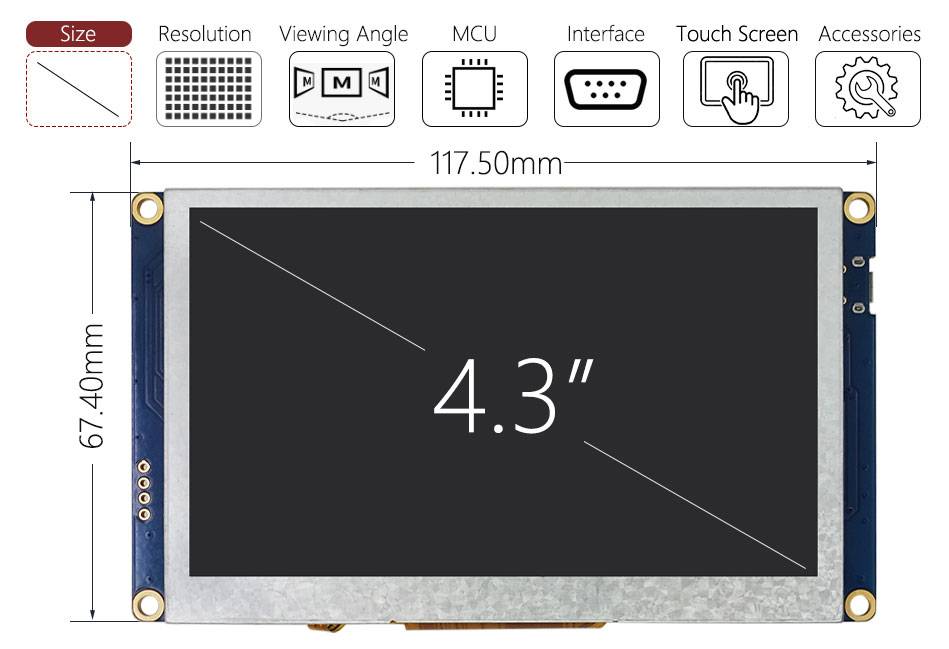

| 外形尺寸 | 117.50(W)x67.40(H)mm |
| 视域 | 97.22x56.40mm |
| 图形域尺寸 | 95.04(W)x53.86(H)mm |
| 点间距 | 0.118x0.112mm |
| IC封装方式 | SMT |
| 显示器类型 | TFT-LCD 彩色 |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 500:1 |
| 色彩 | 65K |
| 最佳可视方向 | IPS |
| 可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) | 350cd/m2 |
| 背光颜色 | 白色 |
| 电源电压(典型值) | 5V |
| 模组的工作电流(最大值) | 480mA (Vdd=5V) |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
