400x960条形HMI 3.99英寸智能显示智能UART TFT LCD
- Buy 10 for ￥ 182.92 each and save 2%
- Buy 30 for ￥ 178.23 each and save 5%
- Buy 50 for ￥ 173.54 each and save 7%
- Buy 100 for ￥ 168.84 each and save 10%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
-
This Item:
400x960条形HMI 3.99英寸智能显示智能UART TFT LCD
￥ 187.61
-

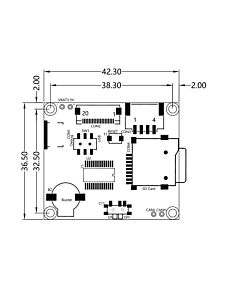

Debugging Board for UART HMI Display
￥ 25.36
-
1GB存储容量/存储卡/TF卡/内存卡/SD卡
￥ 32.84
-
Total price
注意
调试板专门设计用于通过 UART 端口方便调试项目和更新 MCU 或 UI 文件。我们强烈建议您购买一个，以方便使用。
什么是 HMI/UART 显示器？
HMI+UART 显示器是一种将人机界面与 UART 通信功能相结合的显示器解决方案。
除了控制器之外，我们的 HMI 显示器还集成了 MCU 功能。MCU 通过 UART 接口接收主控制板（客户端）发送的命令，然后根据这些预定义的指令显示文本、图像或动画。主控制板（客户端）上的 MCU 不需要专门针对图像显示的复杂编程或执行。您可以使用我们的 GUI 设计软件 - UI 编辑器轻松创建文本、图像或动画。无需编程技能。
HMI/UART 显示器的特点
1-高品质

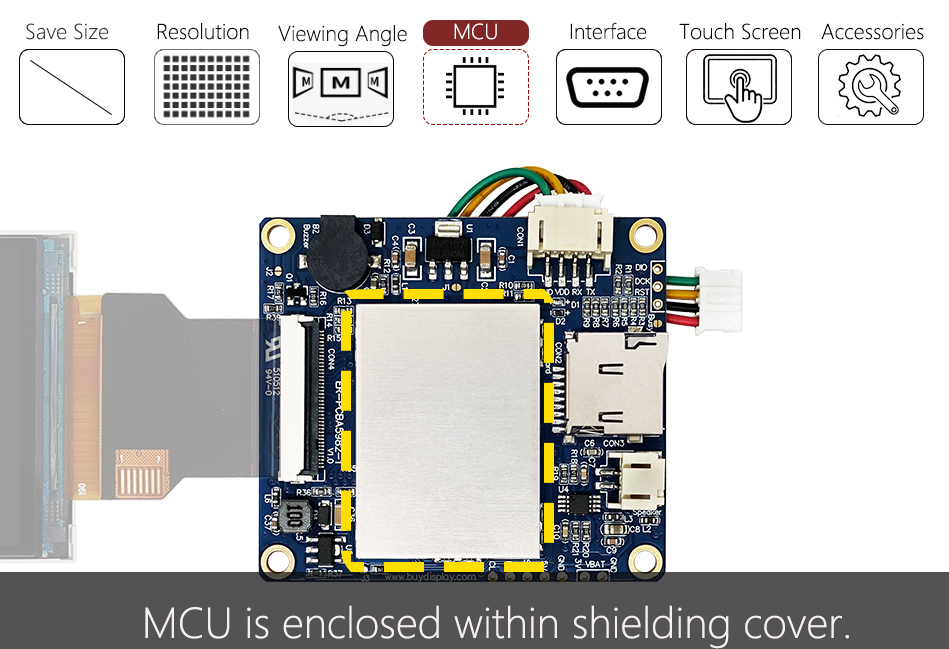

ER-TFT3.99-1-5982是一款采用生动全视角IPS面板和高亮度背光技术的3.99英寸400x960分辨率HMI显示屏。为了防止干扰，其微控制器单元（MCU）被封闭在屏蔽罩内。
2-多种选择

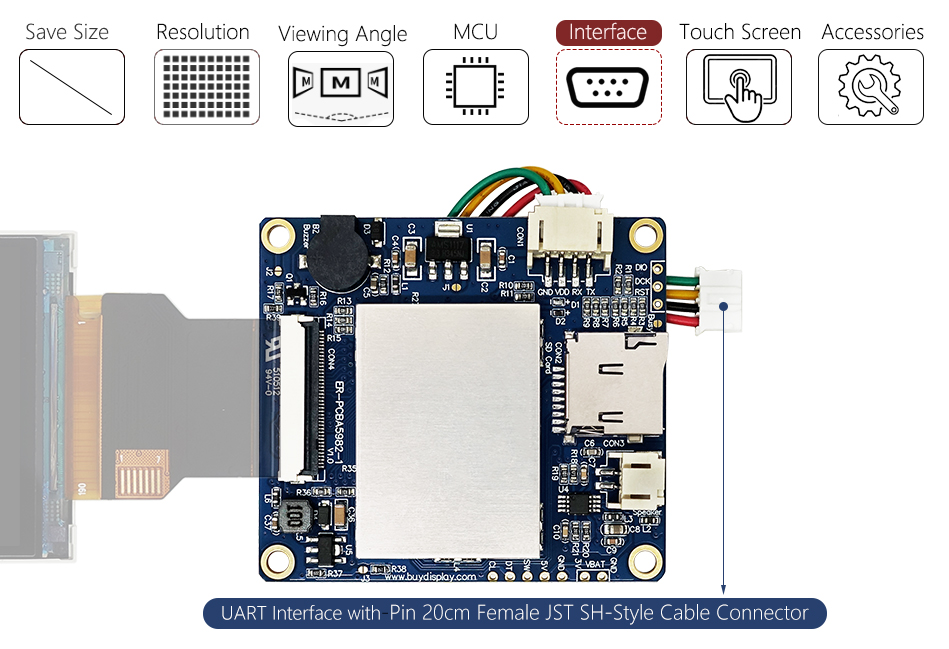

如果UART接口的通信距离太长，客户可以选择RS232或RS485通信接口。

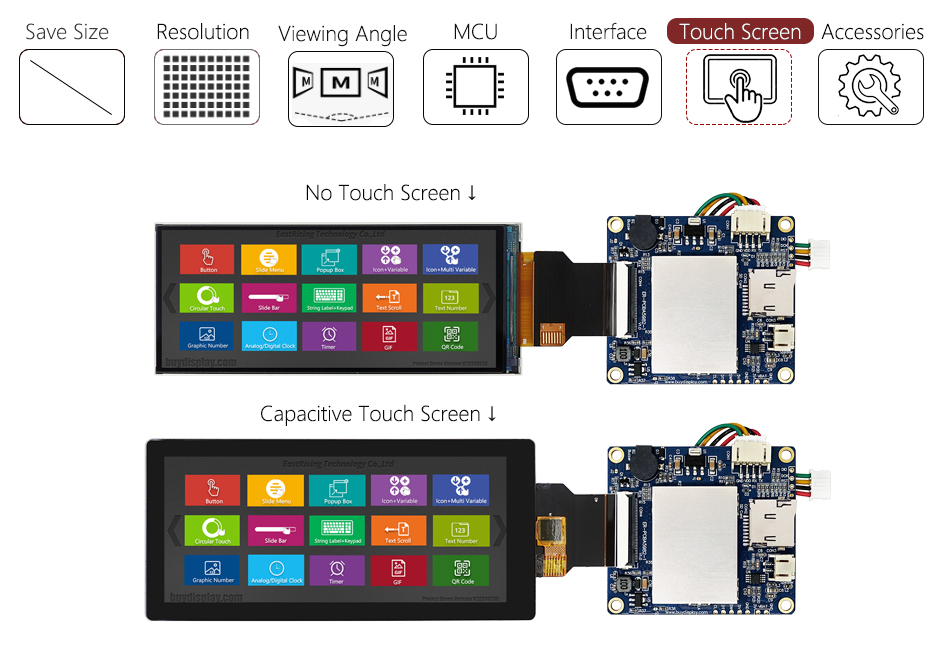

对于触摸屏，客户可以从非触摸式和电容式触摸屏中进行选择。
我们还提供扬声器、旋转编码器、USB电缆、SD卡和调试板等配件供客户选择。
3-节省时间和成本
无需具备触摸屏调试或编程技能，客户即可利用我们提供的图形用户界面（GUI）设计软件——UI Editor，轻松创建出富含图形与文字的触控式用户界面，从而节省客户的开发时间。
这款HMI显示屏的价格与普通LCD模块相同，旨在帮助客户降低成本。
免费 GUI 设计软件的功能
1-免费 UI 编辑器
① 5 合 1 工具
② 小工具栏
③ 页面编辑窗口
④ 页面 ID 和名称列表
⑤ 指定页面中的小工具列表
⑥ 小工具设置窗口
(click below image for large one)
2-热门小工具列表（点击查看演示）
我们的服务特色
1-免费设计
如果您没有时间学习如何使用UI Editor，我们可以帮助您制作所需的用户界面（UI）。新项目会根据页面和小部件的数量收取设计押金，如果购买金额达到标准，将全额退还设计押金。UI中使用的图片由客户提供。如果需要我们公司提供UI所需的图片，则需额外收费。| 设计保证金(美元) | 页数 | 小部件数量 | 达到可退还押金的购买金额 |
| US$350 | ≤10 | ≤60 | US$7000 |
| US$700 | ≤20 | ≤120 | US$14000 |
2-开源项目
数百个UI项目已经开源。
3-教程
为了最大限度地发挥HMI显示屏的功能，我们为客户准备了一份详尽的用户手册。为了帮助客户快速上手，我们还撰写了一系列信息丰富、图文并茂的博客文章，详细介绍了常用功能的使用方法及相关问题的解决方案。其中一些文章还配备了视频教程，使客户的学习过程更加轻松。
4-3D CAD 模型
除了数据表之外，我们还为所有 HMI 显示器准备了 3D 图纸，以直观和三维的方式显示产品的形状、尺寸和结构，从而能够在设计阶段与您的产品无缝集成。
产品规格书
| 类型 | 文件名称 (可下载) | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
 |
ER-TFT3.99-1-5982_规格书 | English | 2024年5月31日 | 1.1M |
 |
ER-TFT3.99-1-5982_3D 模型 | English | 2024年6月18日 | 4.2M |
UI 编辑器
| 类型 | 文件名称 (可下载) | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
 |
UI编辑器II_V2.30版 | English | 2024年6月3日 | 86.1M |
|
|
UI编辑器II_用户手册_V2.30版 | English | 2024年6月3日 | 11.6M |
 |
400x960与960x400分辨率的开源HMI项目 | English | - | - |
|
|
HMI显示屏教程 | English | - | - |
|
|
HMI显示屏UI素材库 | English | - | - |
8051 演示代码
| 类型 | 文件名称 (可下载) | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
|
|
Uart 8051演示代码 | English | 2024年6月20日 | 10K |
| 毛重 (千克) | 0.0400 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2024年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-TFT3.99-1-5982 |

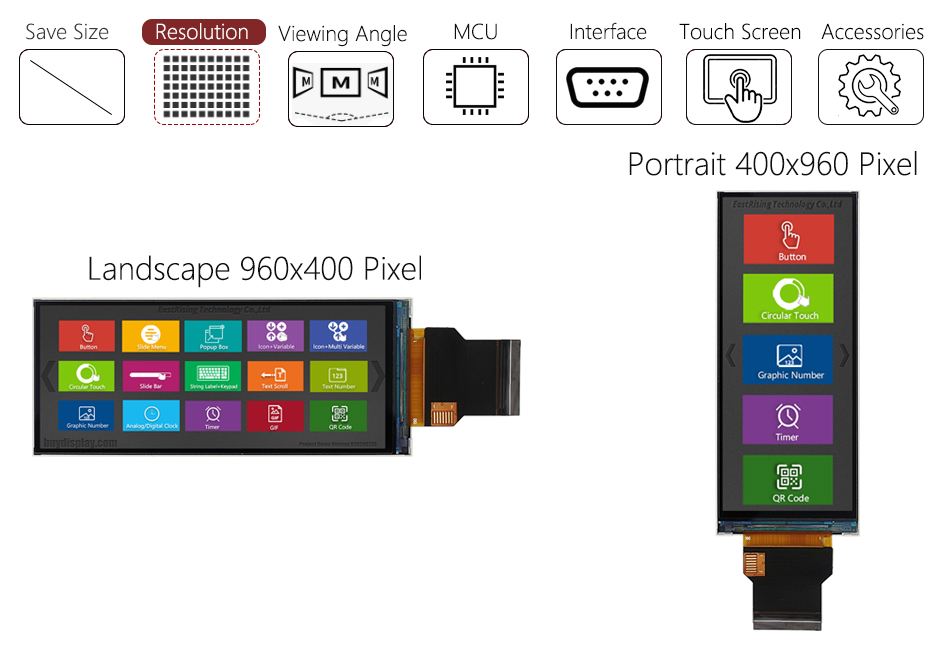

| 分辨率 | 400x960 像素 |
| 接口 | UART |
| IC或兼容IC | LT7689 |
| 显示与背景色 | 彩色 |
| 屏幕尺寸 | 3.99" |
| 连接方式 | 插接型FPC |

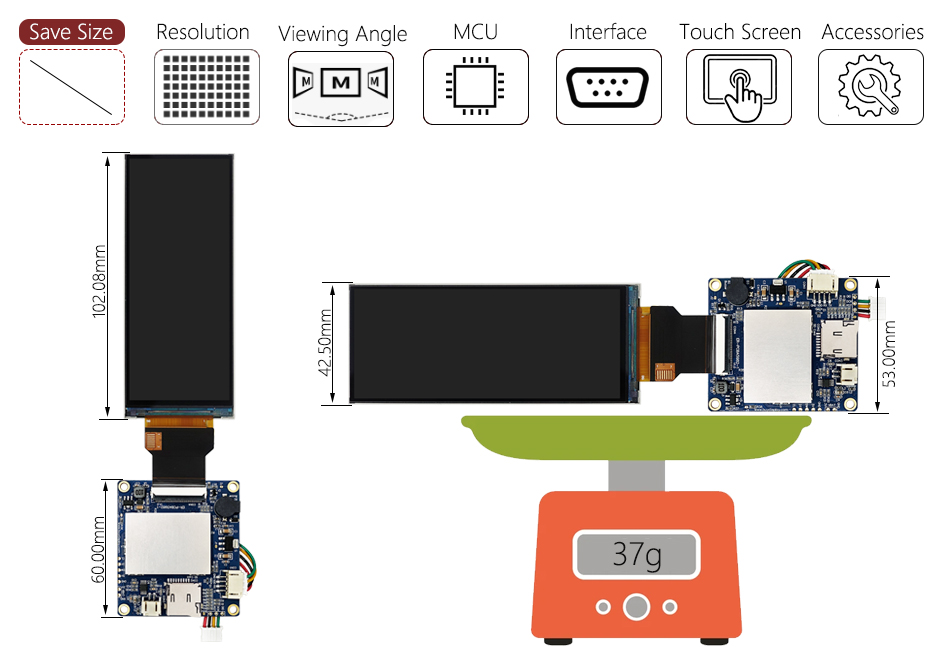

| 外形尺寸 | 42.50(W)x102.08(H)mm |
| 视域 | 40.18x95.03mm |
| 图形域尺寸 | 39.18(W)x94.03(H)mm |
| 点间距 | 0.097x0.097mm |
| IC封装方式 | SMT |
| 显示器类型 | TFT-LCD 彩色 |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 800:1 |
| 色彩 | 65K |
| 最佳可视方向 | IPS |

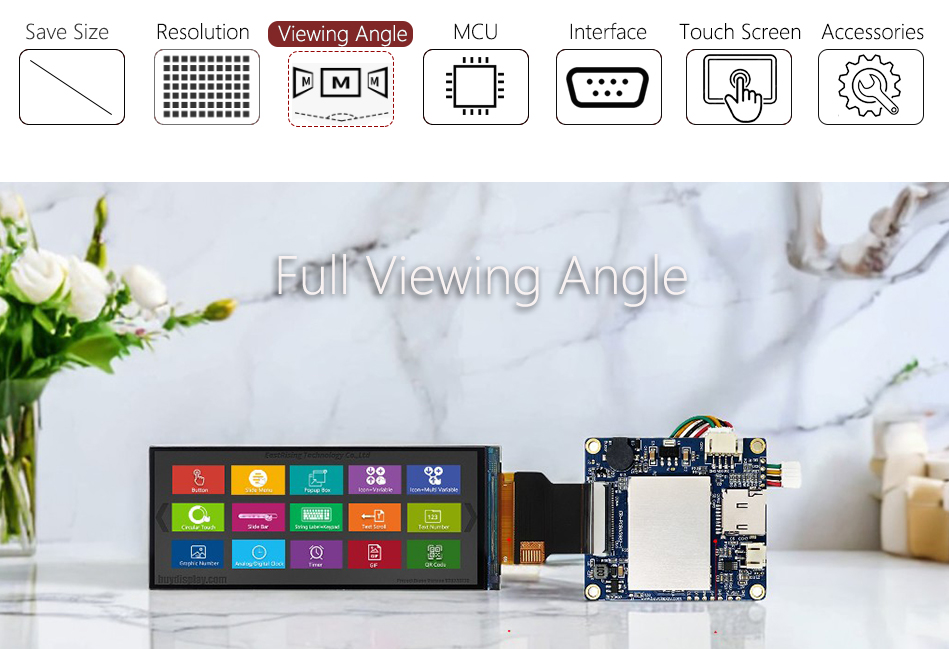

| 可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) | 450cd/m2 |
| 背光颜色 | 白色 |
| 背光功耗(典型值) | N/A |
| 电源电压(典型值) | 5V |
| 模组的工作电流(最大值) | 290mA |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
