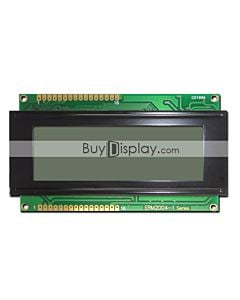

20x4单色字符型LCD液晶显示模块/LCD2004模组/黄绿底蓝黑字
￥ 28.08
- Buy 10 for ￥ 27.34 each and save 3%
- Buy 30 for ￥ 26.52 each and save 6%
- Buy 50 for ￥ 25.77 each and save 8%
- Buy 100 for ￥ 24.96 each and save 11%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
运输
国内快递我司与顺丰、优速有合作,订单超过0.5KG免运费,在购物车或结算页您都可以查看运费金额 .
付款
线上支持支付宝付款,线下支持银行卡付款,若开增值税票请联系我司销售人员获取对公账户.
税款
此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。
保证
此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。
退回
质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。
停产
我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。
Frequently Bought Together
-
This Item:
20x4单色字符型LCD液晶显示模块/LCD2004模组/黄绿底蓝黑字
￥ 28.08
-

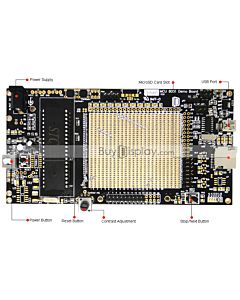

8051单片机开发板/学习板/测试板/用于LCD液晶屏模块ERM2004-2和ERM2004-3系列
￥ 304.30
-
Total price
产品描述
ERM2004SYG-2是一款 20个字符x4行的单色字符型液晶模块,内置SPLC780C控制器(与行业内常用控制器HD44780完全兼容),6800 4-bit/8-bit并行接口,3.3V或5V可选电压,黄绿色LED背光,可通过板后的电阻调节亮度,STN型LCD,正显,点亮后是蓝黑字体黄绿色背景,工作温度为零下20度至零上70度,内置英文与日文字库(详见IC规格书里的字库列表),排针连接(可选择是否购买并焊接到板上),所有材料均符合环保要求RoHS标准。此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051,PIC,AVR,ARDUINO,ARM和树莓派Raspberry Pi等。
产品规格书-字符LCD模块、控制器、I2C转接板↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
1.0 | English |
2013年06月25日
|
352K
|
|
|
|
1.0 | English |
2002年07月09日
|
813K
|
|
|
|
1.0 | English |
2019年08月05日
|
220K
|
Arduino-演示代码↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
1.0 | English |
2019年07月23日
|
45K
|
|
|
|
1.0 | English |
2019年08月12日
|
98K
|
教程-8051单片机演示代码↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English |
2013年06月25日
|
5K
|
|
|
|
1.0 | English |
2013年06月25日
|
185K
|
|
 |
N/A | N/A |
N/A
|
N/A
|
| 毛重 (千克) | 0.0900 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2015年始至少10年内不会停产此款产品。 |
| 产品型号 | ERM2004SYG-2 |
| 分辨率 | 20x4 字符 |
| 接口 | 6800 4位并口, 6800 8位并口 |
| IC或兼容IC | AIP31066 , HD44780, KS0066 , SPLC780 , ST7066 |
| 显示与背景色 | 黄绿底黑字 |
| 屏幕尺寸 | 1.9“ |
| 连接方式 | 排针 |
| 外形尺寸 | 98.00(W)x60.0(H)x14.0(T)mm |
| 视域 | 76.00x25.20mm |
| 图形域尺寸 | 70.40(W)x20.80(H)mm |
| 点(像素)大小 | 0.55x0.55mm |
| 点间距 | 0.60x0.60mm |
| IC封装方式 | COB |
| 显示器类型 | STN-LCD黄绿 |
| 可选配触摸屏 | 不可选 |
| 阳光下可视 | 可视 |
| 最佳可视方向 | 6:00 |
| 可视范围 | 左视角 50.0度, 右视角 50.0 度 上视角 40.0 度, 下视角 40.0 度 |
| 亮度(典型值) | 80cd/m2 |
| 背光颜色 | 黄绿色 |
| 背光功耗(典型值) | 75mA |
| 电源电压(典型值) | 3.3V, 5V |
| 模组的工作电流(最大值) | 2000uA |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
