2.8英寸240x320HMI智能显示智能UART TFT LCD

注意

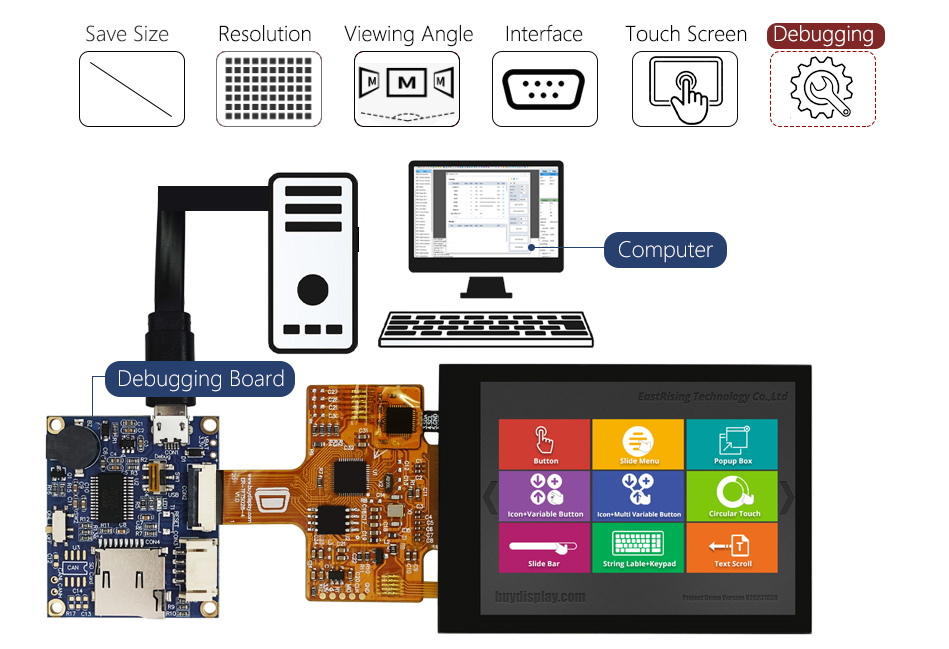

调试板专门设计用于通过 UART 端口或 SD 卡方便调试项目和更新 MCU 或 UI 文件。我们强烈建议您购买一个，以方便使用。

什么是 HMI/UART 显示器？

HMI+UART 显示器是一种将人机界面与 UART 通信功能相结合的显示器解决方案。

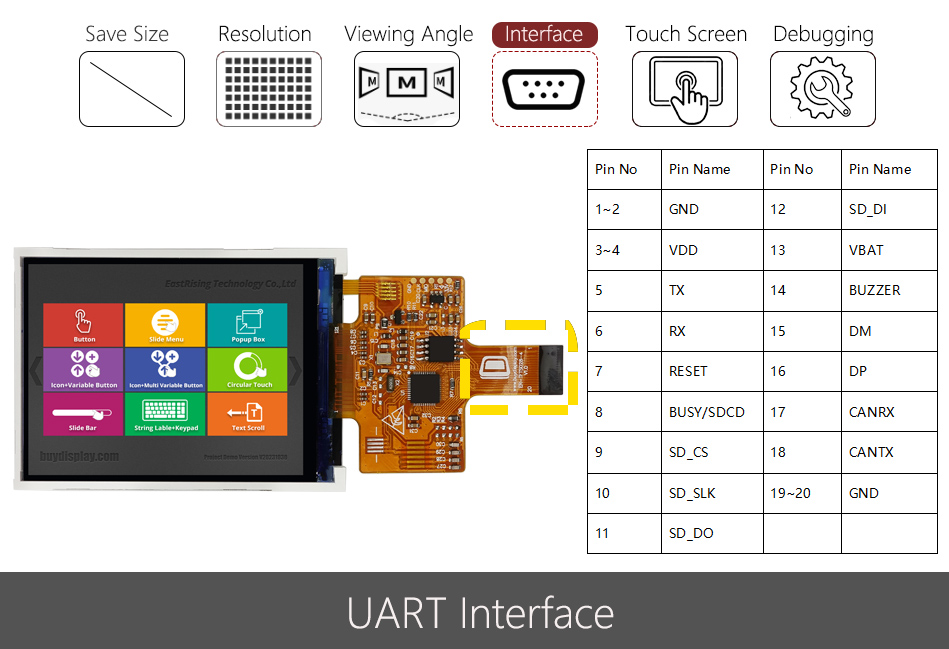

除了控制器之外，我们的 HMI 显示器还集成了 MCU 功能。MCU 通过 UART 接口接收主控制板（客户端）发送的命令，然后根据这些预定义的指令显示文本、图像或动画。主控制板（客户端）上的 MCU 不需要专门针对图像显示的复杂编程或执行。您可以使用我们的 GUI 设计软件 - UI 编辑器轻松创建文本、图像或动画。无需编程技能。

HMI/UART 显示器的特点

1-高品质

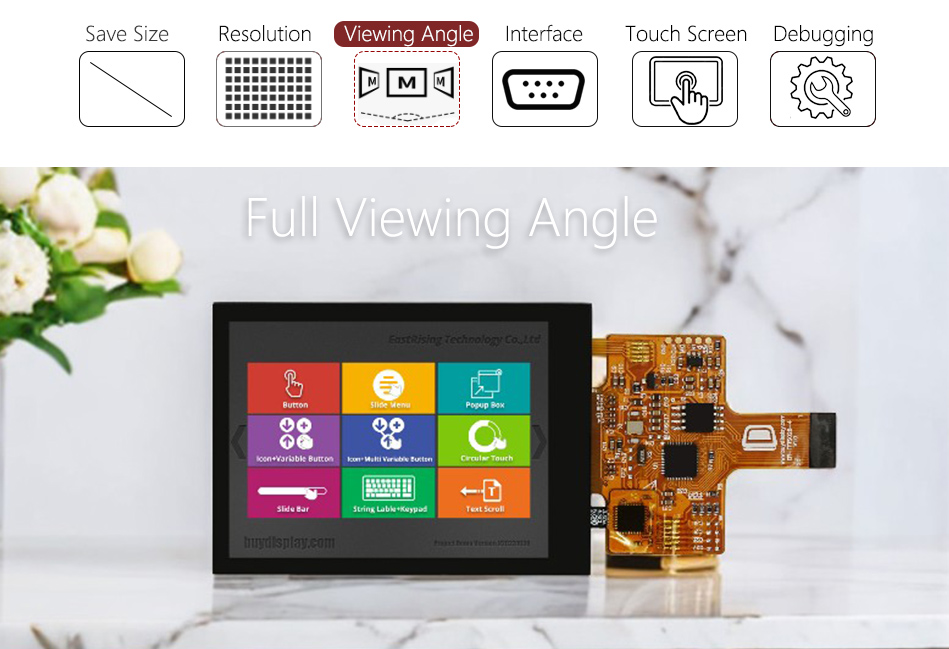

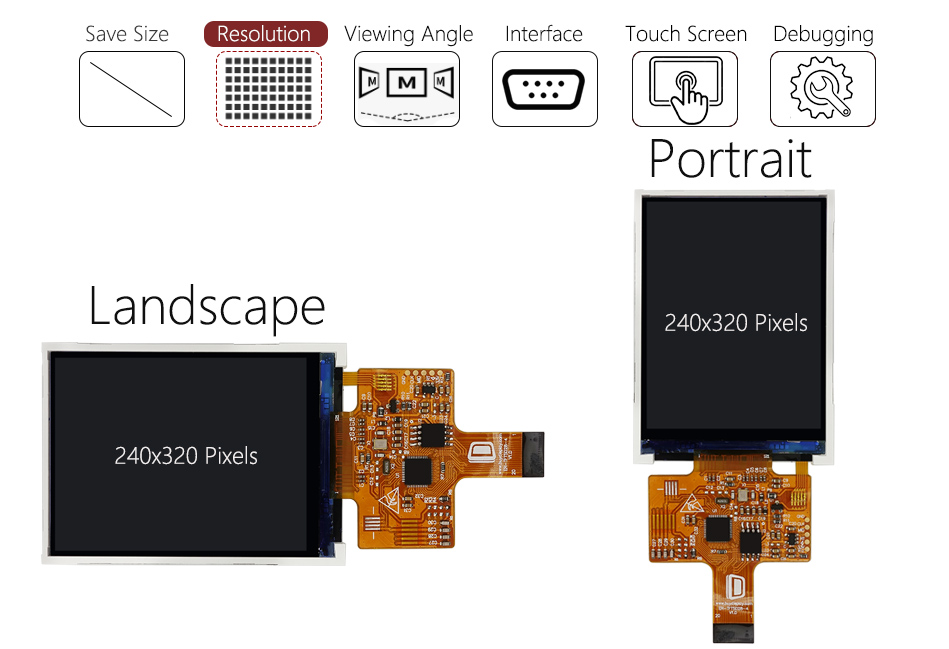

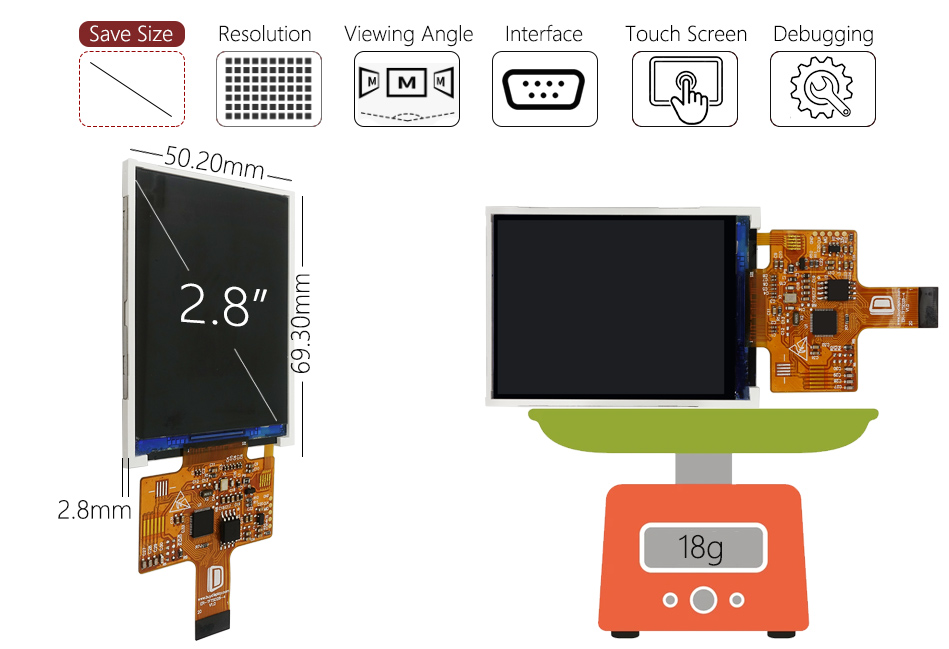

ER-TFTS028-4 是 2.8 英寸 240x320 HMI 显示屏，采用生动的全视角 IPS 面板，配有高亮度背光。COF（薄膜芯片）设计允许将 MCU 直接集成在屏幕的 FPC 上，从而降低成本、节省空间和重量。

2-多种选择

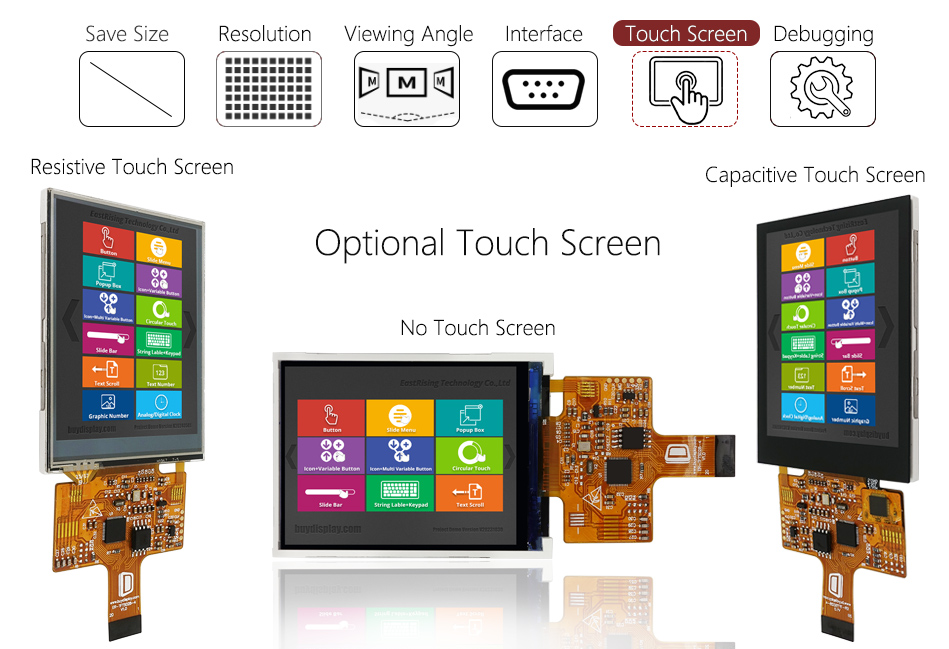

对于触摸屏，客户可以选择非触摸式和电容式触摸屏。

我们还提供扬声器、旋转编码器、USB 电缆、SD 卡和调试板等配件供客户选择。

3-节省时间和成本

无需触摸屏调试或编程技能，客户可以使用我们提供的 GUI 设计软件 UI Editor 轻松创建具有丰富图形和文本的触摸式 UI 界面，从而节省客户的开发时间。为了节省成本，此 HMI 显示器的定价与常规 LCD 模块相同。

免费 GUI 设计软件的功能

1-免费 UI 编辑器

① 5 合 1 工具
② 小工具栏
③ 页面编辑窗口
④ 页面 ID 和名称列表
⑤ 指定页面中的小工具列表
⑥ 小工具设置窗口

(点击下方图片查看大图)

2-热门小工具列表（点击查看演示）

Button	Slide Menu	Brightness	Icon+Variable	Multi Variable	Circular Touch	Slide Bar
Popup Box	Keypad	Text Scroll	Text Number	Graphic Num	Clock	Timer
GIF	QR Code	Needle	Progress Bar	Bit Status	Auto Variable	Slide Page
Multi Language	Encoder	Audio Play

我们的服务特色

1-免费设计

如果您没时间学习使用UI编辑器，我们可以帮您制作您需要的UI界面。新项目会根据页面和控件数量收取设计定金，采购金额达到标准，设计定金全额退还。UI使用的图片由客户提供，若我公司提供UI所需图片，需另行收费。

2-开源项目

数百个UI项目已经开源。

HMI屏规格书

类型	文件名	语言	更新日期	大小
	ER-TFTS028-4规格书	英文	May-22-2024	986K
	ER-TFTS028-4_3D图纸	英文	Jun-11-2024	1.3M



触摸屏规格书

类型	文件名	语言	更新日期	大小
	2.8英寸电阻屏图纸	英文	Feb-29-2017	230K
	2.8英寸电容屏图纸	英文	Jun-11-2024	290K
	电容屏控制器F6236U图纸	英文	Oct-20-2015	470K

UI编辑器

类型	文件名	语言	更新日期	大小
	UI_Editor-II_V2.30	英文	Jun-03-2024	86.1M
	UI_Editor-II_User_Manual_V2.30	英文	Jun-03-2024	11.6M

8051示例程序

类型	文件名	语言	更新日期	大小
	Uart 8051示例程序	英文	Jun-20-2024	10K
