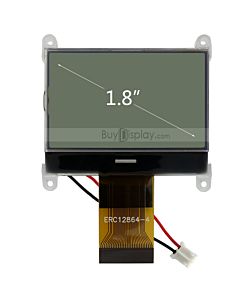

超薄1.8寸LCD12864液晶屏/128x64图形点阵COG液晶模块/七彩底黑字
￥ 44.61
- Buy 10 for ￥ 43.93 each and save 2%
- Buy 30 for ￥ 43.18 each and save 3%
- Buy 50 for ￥ 42.36 each and save 5%
- Buy 100 for ￥ 40.80 each and save 9%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
运输
国内快递我司与顺丰、优速有合作,订单超过0.5KG免运费,在购物车或结算页您都可以查看运费金额 .
付款
线上支持支付宝付款,线下支持银行卡付款,若开增值税票请联系我司销售人员获取对公账户.
税款
此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。
保证
此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。
退回
质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。
停产
我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。
Frequently Bought Together
-
This Item:
超薄1.8寸LCD12864液晶屏/128x64图形点阵COG液晶模块/七彩底黑字
￥ 44.61
-
8051单片机开发板/学习板/测试板/用于LCD液晶屏模块ERC12864-4系列
￥ 151.37
-
Total price
产品描述
ERC12864F7-4是1.8英寸7色背景，带有128x64单色黑色像素齿轮（玻璃上的芯片）液晶显示模块，ST7565R控制器，紧凑的尺寸，高对比度，宽工作温度，宽视角，RGB（7色）LED背光，fstn液晶 ，fpc连接，可选的zif连接器，led背光连接器和可选的带连接器的4线电阻触摸屏。它支持6800 8位，8080 8位并行，4线串行spi接口。此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051,PIC,AVR,ARDUINO,ARM和树莓派Raspberry Pi等。
产品规格书图形LCD模块、控制器、连接器↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
1.0 | English | 2012年06月17日 | 575K | |
|
|
1.5 | English | 2006年03月10日 | 1.3M | |
|
|
1.0 | English | 2012年07月26日 | 325K | |
|
|
1.0 | English | 2012年07月26日 | 214K |
产品规格书-触摸屏、连接器↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
|
|
1.0 | English | 2014年07月31日 | 247K | |
|
|
1.0 | English | 2012年07月26日 | 268K |
教程-8051单片机演示代码↓
| 类型 | 文件名称 (可下载) | 版本 | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|---|
 |
1.0 | English | 2009年06月18日 | 46K | |
|
|
1.0 | English | 2009年06月18日 | 46K | |
|
|
1.0 | English | 2018年05月17日 | 134K | |
 |
N/A | N/A | N/A | N/A |
| 毛重 (千克) | 0.0290 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2015年始至少10年内不会停产此款产品。 |
| 产品型号 | ERC12864F7-4 |
| 分辨率 | 128x64 点阵 |
| 接口 | 4-wire SPI, 6800 8位并口, 8080 8位并口 |
| IC或兼容IC | NT7532 , NT7538 , SPLC501 , ST7565 |
| 显示与背景色 | 七彩底黑字 |
| 屏幕尺寸 | 1.8“ |
| 连接方式 | 插接型FPC |
| 外形尺寸 | 46.0(W)x36.0(H)x6.3(T)mm |
| 视域 | 41.80x26.10mm |
| 图形域尺寸 | 39.279(W)x22.831(H)mm |
| 点(像素)大小 | 0.29x0.34mm |
| 点间距 | 0.307x0.357mm |
| IC封装方式 | COG |
| 显示器类型 | FSTN-LCD 灰膜 |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 可视 |
| 最佳可视方向 | 6:00 |
| 背光颜色 | 七彩 |
| 背光功耗(典型值) | 45mA |
| 电源电压(典型值) | 3V |
| 模组的工作电流(最大值) | 230uA |
| 工作温度 | -20℃~70℃ |
| 储藏温度 | -30℃~80℃ |
